全國服務熱線
18112840006
技術咨訊
增強齒輪表面硬度的熱處理技術
時間: 2019-08-12 00:13:56
瀏覽次數：

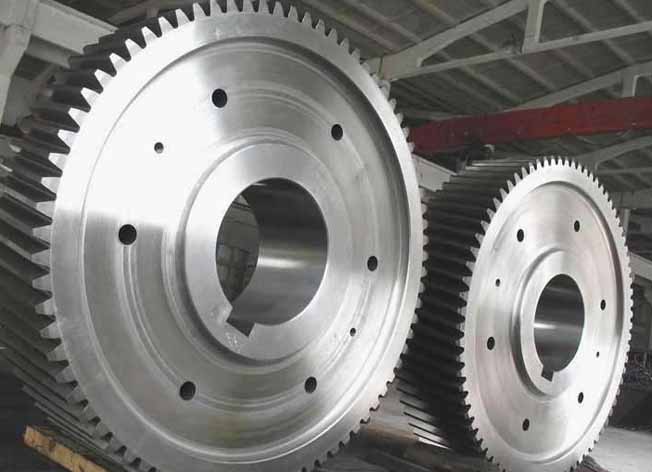

齒輪表面硬度增強可能過熱處理技術來實現，該工藝具有表面質量好的優點，可根據不同材質、控制工件熱容量大小。
齒輪表面硬度增強可能過熱處理技術來實現，該工藝具有表面質量好的優點，可根據不同材質、控制工件熱容量大小、以及激光處理工藝參數的不同，實現硬度、強化層深度可控。在傳統熱處理爐的工藝中影響強化效果的技術因素，在激光相變強化中所起的作用發生了很大變化。
1.彌散強化和畸變強化
激光相變強化形成奧氏體，當停止激光照射，金屬表面發生馬氏體轉變。在此工藝環境下形成的奧氏體，不管是表層，還是里層，奧氏體晶粒都沒有孕育長大的機會。彌散的奧氏體晶粒，形成彌散的馬氏體相或貝氏體相，使組織具有晶格強化的同時具有彌散強化效果。而且，在激冷條件下形成的馬氏體晶格，比常規淬火有更高的缺陷密度。與此同時，殘余奧氏體也獲得極高的位錯密度，使金屬材料具有畸變強化效果，強度大大提高。
2.無氧化脫碳淬火
將齒輪在熱處理爐中加熱后進淬火池淬火處理，工件在加熱過程如沒有保護措施，便會發生氧化、脫碳現象，使工件的硬度、耐磨性、使用性能和使用壽命降低。
激光相變強化所使用的吸光涂料具有保護工件表面免遭氧化的性能。
3.激光強化的抗疲勞機理
影響金屬材料抗疲勞性能的原因之一是疲勞裂紋的萌生時間。磨損和疲勞在材料損傷過程中交互促進，磨損溝痕可成為疲勞裂紋的萌生點，加速疲勞裂紋的萌生，材料表面出現疲勞裂紋后，表面粗糙度嚴重惡化，磨損也將加劇。
激光強化層具有較強的抗塑性變形和抗粘著磨損能力。
4.等強工作層 常規熱處理的冷卻方向是由表及里，表面的冷卻速度最快，由表及里冷卻速度逐漸降低，所以得到了由表及里硬度值下降的梯度分布。
激光相變強化的加熱方向雖然也相同，但表面溫度較高，而且加熱時間相對較長，可達0.2～0.25s，而里層奧氏體化則是舜間完成，使得表層奧氏體中有更高的碳濃度，有更強的固溶強化效果。激光淬火冷卻方向卻與常規熱處理相反，是由里及表，里層溫度雖低，但冷卻速度最快，外層溫度雖高，有固溶強化優勢，但冷卻速度最慢，雖然里層碳濃度稍低，但畸變強化和彌散強化更強烈。這樣在硬化層內就形成了幾乎不變的硬度值分布。
激光強化件等強工作層避免了常規熱處理件一旦表面出現磨損，其磨損速度便加速的現象。
齒輪激光相變強化工藝技術：
材料問題：激光齒輪宜采用中碳鋼，不宜采用低碳鋼。如果采用低碳鋼，齒輪的基體將沒有強度保證，降低彎曲疲勞強度。
上一篇：無縫鋼管熱處理爐溫度實際測試
下一篇：工業爐在工業生產中熱工性能解析
Copyright ? 丹陽市電爐廠有限公司 版權所有 m.star-force.com.cn
全國服務電話：18112840006 郵箱：18912840006@189.cn
公司地址：江蘇鎮江丹陽市開發區開發大道168號
臺車爐，回火爐，退火爐
